Вакуумметры, мановакуумметры, манометры кислотостойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп К Без заполнения

Вакуумметры, мановакуумметры, манометры кислотостойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп К Без заполнения

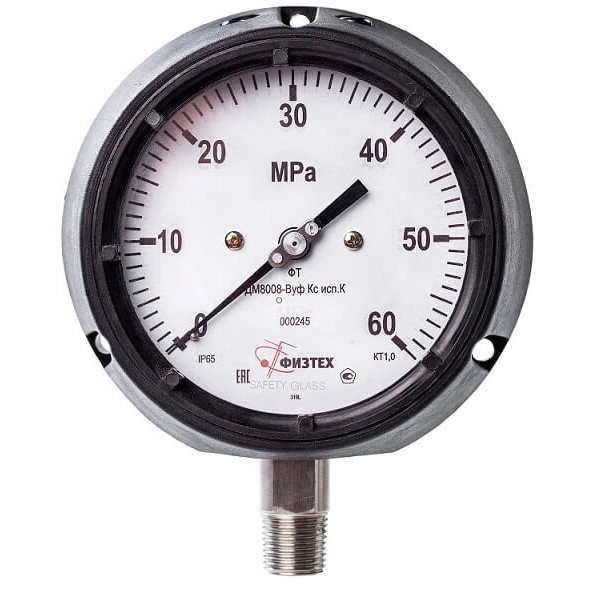

Вакуумметры, мановакуумметры, манометры кислотостойкие ДВ8008-ВУф Кс исп К, ДА8008-ВУф Кс исп К, ДМ8008-ВУф Кс исп К Без заполнения предназначены для измерения избыточного и/или вакууметрического давления различных агрессивных некристаллизующихся сред (жидких и газообразных), не вступающих в активное взаимодействие с нержавеющей сталью, в условиях нефтеперерабатывающих и химических производств.

Цена по запросу

Отправить заявку

Описание Характеристики

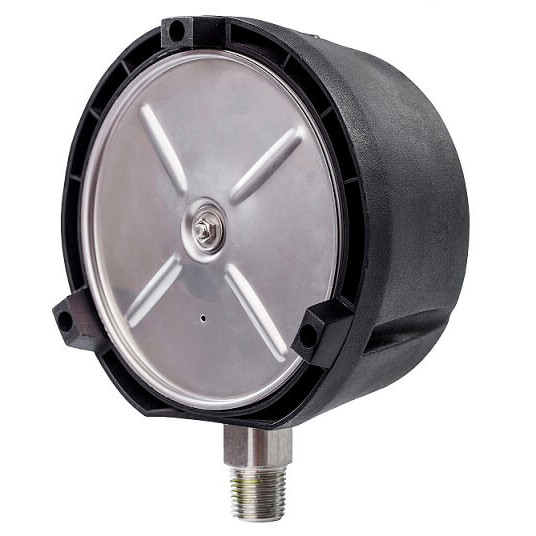

ВАЖНО! Приборы поставляются в корпусе из высокопрочного термопластика, устойчивого к агрессивной внешней среде с высокой температурой. Дополнительная перегородка между шкалой и измерительным элементом увеличивает степень безопасности для обслуживающего персонала. Приборы имеют открывающуюся заднюю стенку и возможность настенного крепления.

ВАЖНО! Приборы поставляются без заполнения полости корпуса демпфирующей жидкостью ("сухие"), имеют степень виброзащиты N2 и климатическое исполнение УХЛ1.

Технические характеристики

Номинальный диаметр корпуса

160 мм

Класс точности

1,0

Степень пылевлагозащиты

IP65

Резьба присоединительного штуцера

- М20*1,5 (базовая)
- другие резьбы по заказу

Размер квадрата под ключ, мм

22 мм

Расположение штуцера

радиальное

Устойчивость к климатическим воздействиям

исполнение УХЛ1 по ГОСТ 15150-69

Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)

от -50 до +200 оС

Диапазон температуры окружающей среды, оС

от -70 до +60 оС

Виброзащищенность

группа N2 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений

- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы

Средний срок службы

10 лет

Масса, не более

1,5 кг

Материал корпуса

высокопрочный термопластик

Обечайка

высокопрочный термопластик, крепление к корпусу по резьбе

Стекло

многослойное безопасное

Трубчатая пружина

нержавеющая сталь:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая

Штуцер, трибко-секторный механизм

нержавеющая сталь

Циферблат

- алюминиевый сплав, окрашенный в белый цвет (базовый)
- алюминиевый сплав, окрашенный в черный цвет (по заказу)

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф Кс исп К Б/запол (вакуумметр)	-100 - 0 кПа
ДА8008-ВУф Кс исп К Б/запол (мановакуумметр)	-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп К Б/запол (манометр)	0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДВ8008-ВУф Кс исп К Б/запол (вакуумметр)

-100 - 0 кПа

ДА8008-ВУф Кс исп К Б/запол (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

ДМ8008-ВУф Кс исп К Б/запол (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
